支持最多三个交流电流钳位,用于电源(线路)电流记录
24位
每个样本720毫秒
该款PicoLogCM3,USB/以太网电流数据记录仪结构紧凑、容易使用,可测量建筑物和机器的电流消耗。有3个通道、高精度和低噪音、它特别适用于记录单相和三相交流电源的电流数据。该记录仪附带全部3个AC电流钳和所有必需软件。USB和以太网接口使该记录仪可用作一台USB设备,也可用作一台USB供电的以太网设备,或者用作以太网供电(PoE)的设备。利用以太网接口,PicoLog CM3可安装在LAN或以太网上的任何地方。
PicoLog CM3实时数据记录器
PicoLog CM3是一款三通道数据记录器,采用行业标准电流钳。只需通过USB或以太网连接到PC,运行附带的软件即可监控和记录各种应用的电流。
·适用于单相或三相交流电
·非侵入性测量
·高分辨率和准确性
·无需电源
·USB和以太网接口
·在一台PC上运行多个单元
典型应用
·主电流监测
·三相负载平衡
·长期能源使用记录
·能源和成本节约/ ISO14001监测
包括灵活,可扩展的软件
您的PicoLog CM3当前数据记录器随PicoLog 6数据记录软件一起提供,可用于Windows,macOS和Linux。使用PicoLog 6,您可以收集几乎无限的数据集,分析它们,然后以电子表格和图形格式显示结果。
PicoLog 6可以同时记录来自多个PicoLog数据记录器的数据。这允许您收集多达60个电流通道。您甚至可以混合和匹配不同的PicoLog记录仪来记录电流,温度,电压和其他信号的混合。
还提供了PicoSDK,一个软件开发工具包(SDK)。PicoSDK包含一系列软件驱动程序和示例代码,您可以使用它们编写自己的软件或将PicoLog CM3与第三方软件(如MATLAB,C,C ++,C#,LabVIEW,Python,VB,VB.net)一起使用仅举几例。PicoSDK可以在GitHub上找到。
PicoLog 6和PicoSDK都是免费提供的,可以免费下载更新。
非侵入式电流钳
PicoLog CM3使用行业标准的交流电流钳来测量电流。这些夹具有开口钳口,因此可以在几秒钟内安装,与高压无物理连接。交流电流钳不需要电源或电池,因此非常适合长期能源使用监控和记录。
Pico提供200 A AC电流钳作为标准配置。如果您需要测量更高的电流,我们很乐意为您的应用提供合适的夹具建议。
PicoLog CM3可单独使用,因此您可以添加自己的电流钳或作为包含三个200 A钳位的节省成本的套件。
用于本地或远程日志记录的USB或以太网连接
通过USB和以太网接口,您可以在各种情况下使用PicoLog CM3。如果您需要可以在不同位置使用并且设置和使用快速的便携式仪器,只需通过USB将笔记本电脑连接到PicoLog CM3即可。CM3由USB端口供电,无需外部电源。
需要在几小时或几天或远程位置监控情况?将PicoLog CM3插入网络上的备用端口,然后通过LAN或Internet远程访问它。使用以太网时,CM3可以通过以太网供电(PoE)或仅使用USB连接供电。
用于PicoLog CM3的PicoLog 6数据记录软件
PicoLog 6是PicoLog CM3当前数据记录器的完整数据采集软件包。它提供了一个易于使用的可视化界面,使您可以快速设置简单或复杂的采集并记录,查看和分析数据。
·实时数据收集和显示
·可视记录器和通道设置,便于配置和查看
·适用于Windows 7,8和10(32位和64位),macOS和Linux
·几乎无限制的PC日志记录容量
·数据库格式可最大限度地减少数据丢失和损
·简单而复杂的可编程报警
·最多4个独立的图形轴
·可以使用查找表或等式来缩放频道
·数据可以导出为CSV,剪贴板图像和PDF
·在同一台PC上支持多个不同的PicoLog数据记录仪和PicoScope示波器
PicoLog 6 - 从一开始就很简单
从这里开始捕获很简单:插入记录器,添加频道,按Record,然后记录!PicoLog 6还包括许多其他功能,以满足更多的数据记录需求。
轻松导航
屏幕左侧的简单垂直菜单栏可以访问主程序菜单和PicoLog 6的查看模式,而不会暂停捕获。
垂直导航栏可访问以下菜单:
·设备设置和捕获菜单
·保存的文件浏览器菜单

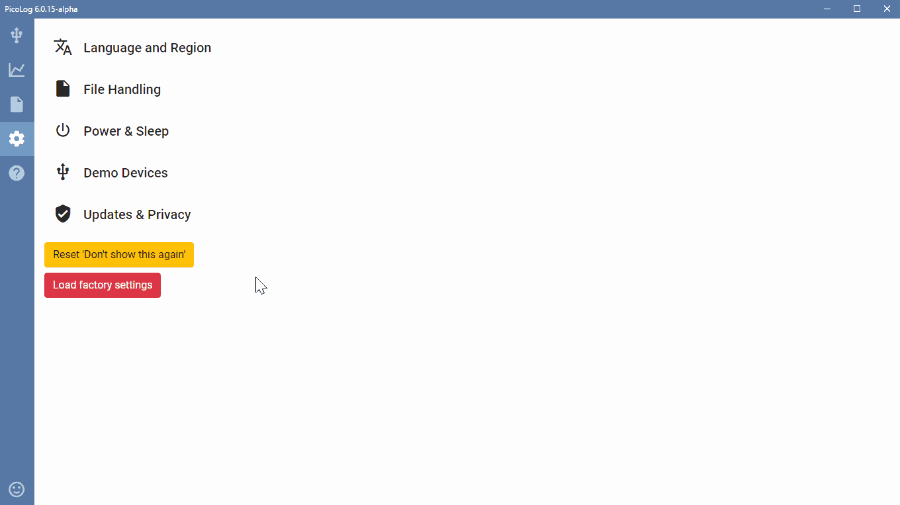

·程序设置菜单
·帮助菜单
设备设置和捕获菜单
在设备设置和捕获菜单中有设备配置,图形显示和表视图。这使得即使使用多个不同的PicoLog数据记录器和数百个通道,也可以轻松地从多通道采集系统设置和采集数据。在Device config视图中,您可以立即看到数据记录器的状态,采集通道设置和数学通道设置。每个检测到的设备都有其启用的通道。只需移动或复制设备配置即可设置更大的多记录器系统,在捕获或共享配置期间更换记录器。
在此屏幕中,您可以查看和调整设置,例如添加图形轴,每通道缩放系数,警报,注释,图形注释,通道命名和颜色,采样模式和采样间隔。

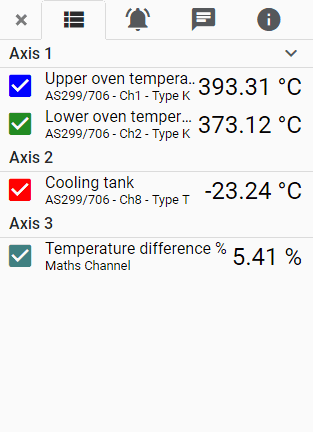

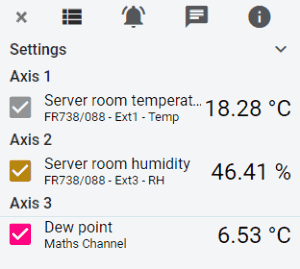

通道和轴设置
“ 通道”和“轴”设置菜单在“ 设备”设置和“ 捕获”图形视图中都可见。启用通道并确认设置后,您可以一目了然地查看其连接状态,以及警报条件和当前实时测量。在此菜单中,您还可以配置警报并查看图形注释和捕获信息。
图形显示视图
在图表中查看数据是数据采集应用程序的基础。通过PicoLog 6图表视图,可以轻松查看捕获,缩放和平移大型数据集,记录警报历史记录并在警报发生时显示。它还允许您使用笔记和观察来注释图形。
添加额外的图形轴对于多通道测井应用,其中测量单位对于每个通道是不同的,或者当通道测量该范围的相对端的值时。例如,同时测量超过1000°C的内部炉温和环境温度需要两个轴,以便可以看到两者的细节。您一次最多可以查看四个具有不同范围的轴。
Alarms
也许你是在一个培养箱中测量微生物培养物的温度,或者在大风中测量混凝土桥梁的温度; 当读数超过可接受的公差时,您需要得到通知。在PicoLog 6中,您可以设置警报,以在参数超出范围时提醒用户。这可以配置为播放声音,在屏幕上显示可视警报,运行指定的应用程序(如电子邮件或SMS客户端),并自动注释捕获图以标记警报何时发生及其持续时间。
PicoLog 6报警还可以在具有支持硬件的设备上触发数字输出,例如PicoLog 1000系列,ADC-24和DrDAQ。您甚至可以根据来自另一台没有数字输出的连接记录仪的报警条件触发其中一台设备的数字输出,例如TC-08。
当设备断开连接,警报打开,记录事件和图形注释以标记丢失的数据是由于设备断开连接时,也可以设置警报。
数学频道
一些应用需要记录和绘制包含来自一个或多个测量通道的数据的计算参数。PicoLog 6配备了一个公式编辑器,可以执行简单的计算,如A-B,或更复杂的功能,如log,sqrt,abs,round,min,max,mean和median。
数学通道被视为任何普通通道,因此您可以对它们执行警报,图形和注释等功能。
强大的数据文件格式
PicoLog 6的核心是一个强大的文件系统,可以抵御数据丢失和损坏。如果计算机关闭并重新启动,PicoLog将继续捕获而不会丢失先前存储的数据。数据自动存储,无需提供文件名和位置 - 但如果您希望将数据保存到文件,即使在捕获中期也可以。这样可以轻松与其他PicoLog用户共享数据。
文件系统可以存储仅受计算机硬盘或SSD大小限制的大量数据集!
另一个重大进步是对32位和64位Windows的本机支持,各种Linux发行版(仅限64位)和macOS。新的.picolog文件格式兼容所有操作系统。由于任何人都可以免费下载和安装PicoLog 6,因此您可以与同事,客户和供应商共享已保存的.picolog文件,以进行离线后分析。
导出数据
当您准备导出数据时,您有几个选项。首先,保存.picolog文件并关闭采集。您可以使用自定义搜索标记保存文件,以便以后更轻松地进行分类和定位。
由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。
想要导出屏幕截图?PicoLog 6包含一个将图形导出为PDF的功能:再次选择整个捕获或感兴趣的缩放区域。导出为PDF格式还包括用于包含警报触发历史记录,注释,通道配置和捕获注释的选项,以获取完整的捕获报告。
立即试用PicoLog 6软件的演示!
如果您还没有PicoLog数据记录器,您仍然可以使用PicoLog 6查看保存的波形,并使用内置演示模式试用其他功能。
由于文件大小的限制,将大型数据集导出为CSV通常很麻烦,因此PicoLog 6包含一套导出选项,可缩小整个数据集的大小。这些包括下采样,选择要导出的通道,甚至将导出区域限制在屏幕上的缩放区域。
您可以使用模拟的实时数据为每个PicoLog数据记录器启用最多三个虚拟实例。您可以在购买前试用PicoLog 6软件的所有功能。
